引き戸が重い。途中で引っかかる。開け閉めのたびにガタガタ鳴る。

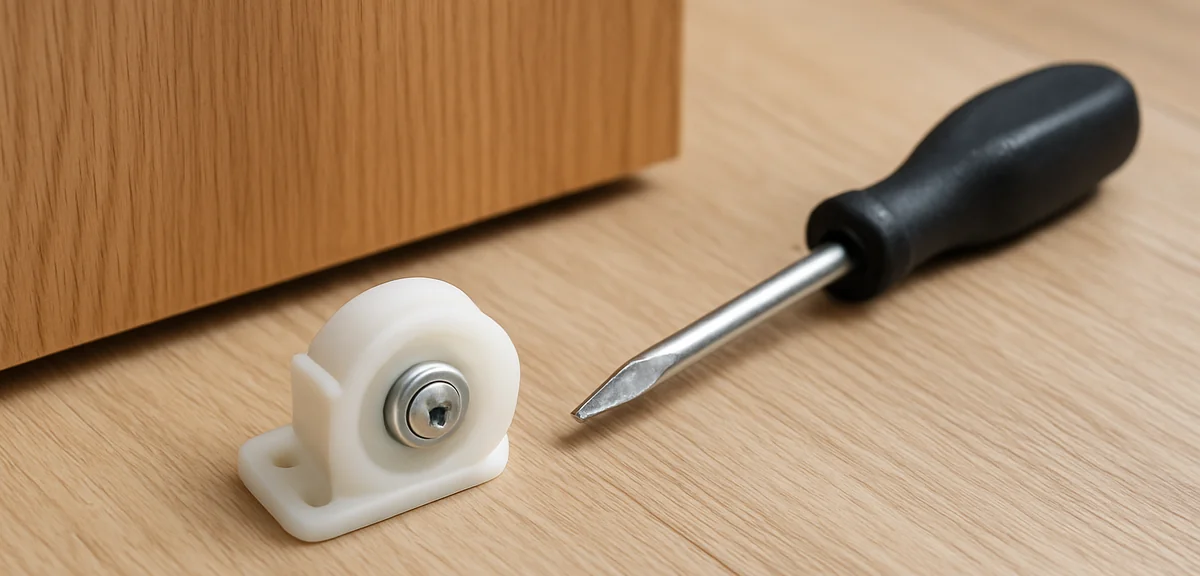

原因の多くは、戸の下についている戸車です。 樹脂の車輪が摩耗したり、割れたりすると、戸はレールの上を滑らなくなります。
この記事では、LIXILの交換手順をもとに、自分でできる範囲と、業者に任せたほうがよい場合を整理します。
まず掃除してから判断する
交換の前に確認することがあります。
戸車を指で回してみてください。引っかかりや異音、樹脂の割れがあれば交換時期です。

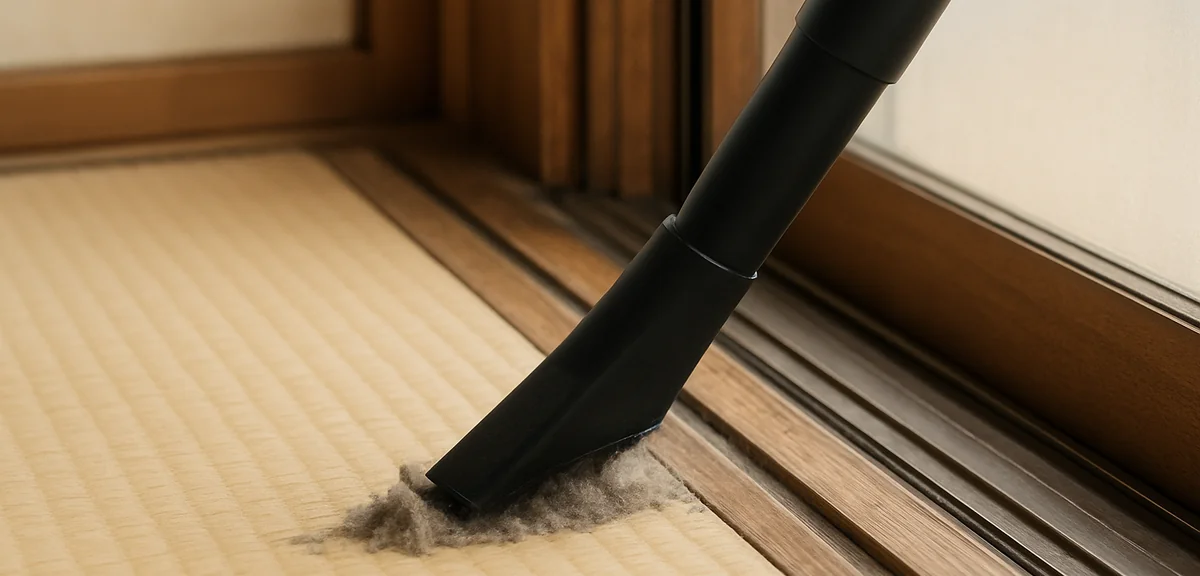

ただし、砂ぼこりが詰まっているだけのこともあります。 レールの溝と戸車のまわりを掃除してから、もう一度回してみてください。それで滑らかになるなら、交換は要りません。
同じ症状でも、敷居側の問題であることもあります。ふすまが重い場合の切り分けはふすまが重い・動かないにまとめています。
レールが変形していることもあります。重い家具を載せたまま動かした、何かを落とした、といった心当たりがあれば、戸車より先にレールを見てください。定規を当てて曲がりがないか確かめます。レールが歪んでいる場合、戸車だけ替えても症状は戻ります。
自分でできるかどうか
ここを先に判断してください。
| 条件 | 判断 |
|---|---|
| 戸車が下桟（戸の下端）についている | 自分でできる可能性がある |
| 戸車が縦框（戸の左右の枠）についている | 業者に依頼する |
| 上吊りタイプ | 業者に依頼する |
| 品番が分からない | 業者に相談する |
LIXILの案内でも、玄関引戸については戸車が下桟に付くタイプのみ自分で交換する手順が示され、縦框に付いているタイプは「建築関係者様向け」とされています。
迷ったら無理をしないでください。 戸は重く、外す作業そのものに危険があります。
特に玄関引戸はガラスが入っていることが多く、重量もあります。落とせば割れますし、けがにもつながります。室内の軽い引き戸で一度試してから、という順番が安全です。
戸車キャップと古い戸車を引き抜くのに使います。先端に布テープを巻いておくと、建具に傷がつきません。
（PR）「ラジオペンチ」をAmazonで探す / 楽天で探す
同じ規格を選ぶ
交換で失敗するいちばんの原因が、部品選びです。
見た目が似ていても、幅、高さ、ビスの位置、車輪の形状が少し違うだけで合いません。
確認するのは次の4つです。
- 戸車の直径と厚み
- 取付ネジ穴の間隔
- レールの幅
- メーカー名と品番（戸車に刻印されていることが多い）
いちばん確実なのは、一度古い戸車を外して実物を持っていくことです。カタログの写真だけでは判断しきれません。
外した戸車は、定規と一緒に写真を撮っておくと便利です。店頭で現物と見比べるときに、寸法が分かっていれば話が早くなります。
直径、厚み、ネジ穴の間隔が合うものを選んでください。刻印のメーカー名と品番が分かれば確実です。
（PR）「戸車 引き戸」をAmazonで探す / 楽天で探す
純正品でなくても、互換品が流通している場合があります。ただしサッシメーカーと戸車メーカーは同一とは限らないので、刻印を頼りに探してください。
交換の手順
LIXILの室内引戸（Vレール引戸）の例です。2001年〜2018年頃で、戸車調整部に丸いキャップがあるタイプが対象とされています。
用意するもの
- ラジオペンチ（キャップと古い戸車を引き抜く）
- 布テープなど（ラジオペンチの先端に巻き、キズを防ぐ）
- ドライバー
手順
-
戸を取り外す 本体は重いため、2人以上で作業してください。 外しにくいときは、戸車の調整ネジで高さを上げると外しやすくなります。
-
戸車キャップを取り外す ラジオペンチを2つの穴に差し込み、中央部を挟んで手前に引きます。
-
古い戸車を取り外す 取付けねじを緩め、ラジオペンチなどで古い戸車を引き抜きます。
-
溝を掃除する 戸車が入っていた溝のほこりを落としてから、次を入れます。
-
新しい戸車を取り付ける 本体に差し込み、ねじ頭が戸車の面と同じ高さになるまで叩き込みます。
叩き込むときは、当て木をして力が一点に集中しないようにしてください。
-
戸車キャップを取り付ける 表示の向きを間違えないように取り付けます。
-
戸を戻し、開閉を確認する

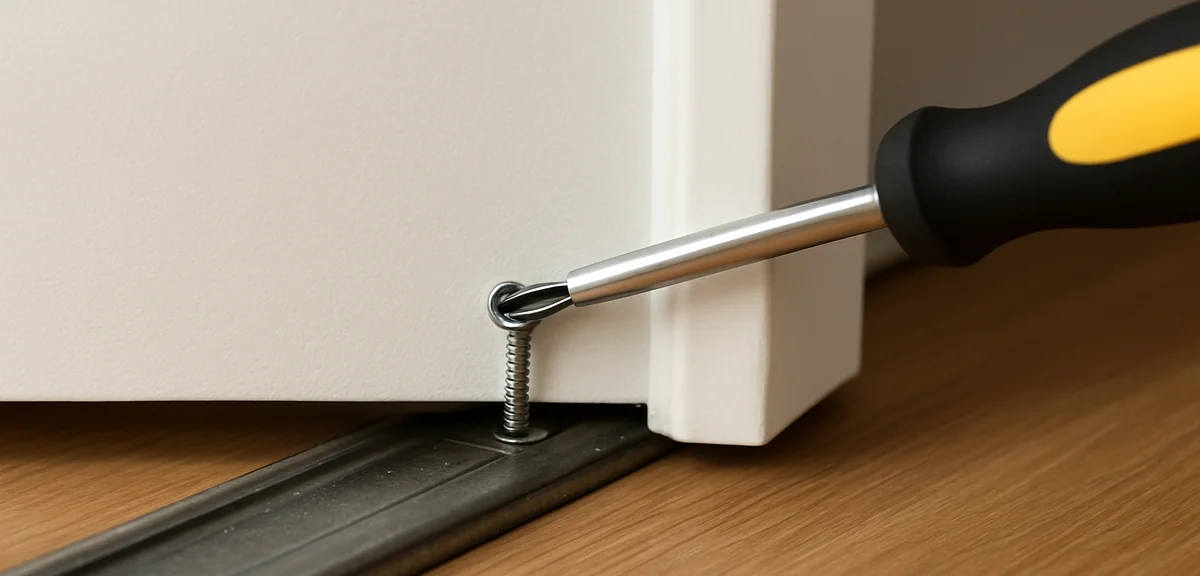

高さと左右の調整
交換後の微調整で、仕上がりが決まります。
LIXILのVレール引戸の場合、調整幅は次のとおりです。
| 方向 | 回し方 | 調整幅 |
|---|---|---|
| 上下 | 右に回すと上がり、左に回すと下がる | ＋4mm／−2mm |
| 左右 | 左に回すと右へ、右に回すと左へ動く | ±2mm |
上下は非対称です。 上げられる幅のほうが大きく、下げられる幅は小さい。設計上、少し低めに付いているということです。
左右の調整には注意があります。本体同士が強くぶつからないようにし、接触しすぎて開閉が重くならないようにしてください。
数ミリの世界です。 少し回しては閉めてみる、を繰り返してください。
調整の目安は、戸と枠のすき間が上下で均等になっているかどうかです。上が広くて下が狭いなら、その側を下げます。左右2枚が合わさる引き違い戸なら、合わせ目がぴたりと重なるかも見てください。
戸車だけを替えるか、車輪だけか
2つのやり方があります。
- 戸車ごと交換｜確実。ただし同じ規格を探す必要がある
- 車輪だけ交換｜戸車本体は残し、車輪を外して新しいものに替える
車輪だけ替えられる構造なら、そのほうが簡単です。 規格合わせの手間も減ります。
ただし、車輪だけが新品になっても、軸の側が摩耗していれば長くはもちません。本体にがたつきがあるなら、戸車ごと替えてください。
ただし、抜け落ち防止の返しが多いもの、本体が釘で固定されているものは外しにくく、無理をすると戸を傷めます。
和室の引き戸の場合
ふすまや障子は、建具そのものが軽く、構造も異なります。 戸車がついていないものも多く、敷居を直接滑る仕組みになっています。
この場合、敷居すべりテープを貼るほうが早く直ることがあります。和室の引き戸の種類と選び方で、建具ごとの違いを整理しています。
どの建具に戸車があるのかを先に確かめてください。 各部の名前は和室の各部名称を図解で解説にまとめています。
古い和室では、敷居の溝そのものがすり減っていることもあります。木は長年の開け閉めで削れていくので、建具に手を入れても直らない場合は、敷居の補修が要ります。
リフォームで建具ごと替える場合の費用は和室リフォームの費用相場を参照してください。
よくある質問
Q. 戸車は自分で交換できますか？
戸車が下桟についているタイプなら可能な場合があります。縦框についているタイプや上吊りタイプ、品番が分からない場合は業者に依頼してください。戸は重いので、外す作業は2人以上で行います。
Q. 同じ戸車が見つかりません。
戸車に刻印されたメーカー名と品番を確認してください。見た目が似ていても幅や高さ、ビスの位置が違うと合いません。古い戸車を外して実物を持参するのが確実です。
Q. 交換したのに傾いています。
高さ調整ネジで直せます。LIXILのVレール引戸では、右に回すと上がり、左に回すと下がります。調整幅は上方向に＋4mm、下方向に−2mmです。
Q. 交換前に掃除で直りますか？
直ることがあります。砂ぼこりが詰まっているだけの場合があるので、レールの溝と戸車のまわりを掃除してから、もう一度戸車を回してみてください。
まとめ
- まず掃除。 砂ぼこりの詰まりだけのこともある
- 下桟についているタイプなら自分でできる可能性がある
- 縦框・上吊り・品番不明は業者へ
- 部品選びは直径・厚み・ネジ穴の間隔・レール幅・刻印を確認
- 戸の取り外しは2人以上で
- ねじ頭は戸車の面と同じ高さまで叩き込む
- 調整幅は上下＋4mm／−2mm、左右±2mm
- 車輪だけ替えられる構造なら、そのほうが簡単
外す前に、刻印を写真に撮っておく。 これだけで、部品探しがずっと楽になります。
